Misure standard (mm)
Imballo standard
Scatola di cartone con 30 pz. + 30 confez. accessori standard.
Imballo opzionale
Scatola di cartone con 15 buste in polietilene da 1 pezzo + 1 confezione di accessori standard + istruzioni di montaggio
| Misure standard (mm) | 430 | 530 | 630 | 730 | 830 | 930 | 1030 | 1130 | 1230 | 1330 | 1430 | 1530 | 1630 | 1730 | 1830 |
| Max accorciabilità (mm) | 120 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | 150 |
Misure standard (Massima accorciabilità):430 (120), 530 (100), 630 (100), 730 (100), 830 (100), 930 (100), 1030 (100), 1130 (100), 1230 (100), 1330 (100), 1430 (150), 1530 (150), 1630 (150), 1730 (150), 1830 (150).
* Lunghezze maggiori su richiesta
SISTEMI DI FISSAGGIO
STANDARD
Camera Europea
OPTIONAL
Con squadrette
APPLICAZIONI PRINCIPALI
Porta in alluminio
ACCESSORI STANDARD
Accessori
CARATTERISTICHE:

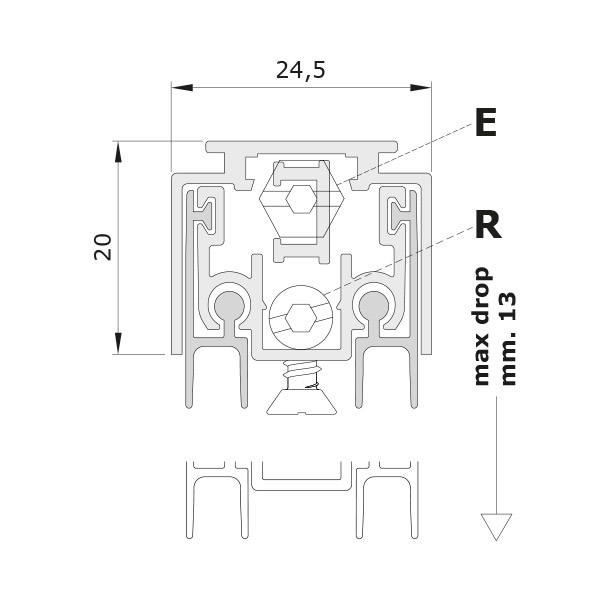

Meccanismo (BREVETTATO) con la discesa parallela del profilo mobile con guarnizione, caratterizzato dalla DOPPIA REGOLAZIONE (vite E: discesa – vite R: Inclinazione) per una forte pressione omogenea su tutta la lunghezza.
COMPONENTI:
Profili estrusi in alluminio lega 6060 – doppia guarnizione performante a lamelle in silicone – elementi stampati in nylon autolubrificante + nylon caricato al 30% con fibra di vetro –
barrette filettate in ferro brunite – pulsante esagonale 7 mm. e boccola Ø 6 mm. in ottone - molle elicoidali in acciaio inox trattato - viti autoperforanti 3,5 x 25 mm.
VARIAZIONI SU RICHIESTA
Pulsante (E): rotondo in nylon, quadrato in nylon, smussato in nylon, rolling in nylon (pivot).
Guarnizione: avvolgente performante in silicone.
ACCESSORI OPZIONALI:
Piastre in nylon: CA202, CA203, CA204, CA205, CA207.
Piastre isolanti in nylon con guarnizione in silicone PI003, PI004, PI005.
Squadrette di fissaggio: SC002A, SC002B.
